ZZC和ZZV自力式差(微)壓調節閥是一種不需要外加能源的執行器產品?？捎糜诠Q壓力PN01,PN10.差(微)壓均可分段調節.從50mm .W.C至0.1MPa.其用途十分廣泛,可用于工業燃燒系統,控制兩種物料,如煤氣,空氣流量配比,以達理想燃燒。用于氫冷發電機組密封油系封，當差壓閥的低壓端通大氣即為微壓閥(差壓閥負壓,端壓,力為零)。自力式微壓調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等。我廠在原有氣動角形閥的基礎上開發的一種新穎產品。自力式微壓調節閥廣泛應用于石油、化工、冶金、電站、采礦、制藥、鍋爐、煙草、酒店、建筑、紡織等領域。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。自力式微壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。自力式微壓調節閥、自力式差壓調節閥主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件，用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮?dú)獾雀鞣N工業氣體的減壓、穩壓、泄壓調節，用于各種油品、化學品、液體儲罐氣封。
一、ZZV自力式微壓調節閥產品特點
1、無需停止生產即可進行設定值的調整；
2、無填料,閥桿上,下活動時不存在磨擦,上密封絕對可靠；
3、執行機構敏感地件極為靈敏,極微小的壓力變化會被感測出來；
4、閥體為四通形式,因面K,B型可通用一種閥體。

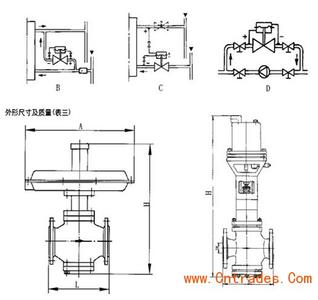

二、ZZV自力式微壓調節閥結構示意圖
四、ZZV自力式微壓調節閥技術參數
注: 1、單座公稱壓力為0.1MPa，雙座為1.0MPa。
2、雙座差壓調節范圍為36～100KPa。
|
公稱通徑DN（mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
|
額定流量系統（KV）
|
ZZCP/ZZVP
|
8
|
11
|
20
|
32
|
50
|
80
|
100
|
160
|
|
ZZCN
|
|
|
|
|
53
|
83
|
|||
|
額定行程
|
6
|
8
|
10
|
15
|
20
|
||||
|
公稱壓力PN（MPa)
|
0.10、1.0
|
||||||||
|
差壓調節范圍（KPa)
|
0.5～5.5、5～10、9～14、13～19、18～24、22～28、26～33、31～38、36～44、2～51、49～58、56～66、64～78、76～90、88～100
|
||||||||
|
介質溫度（℃）
|
≤80
|
||||||||
|
調節精度（%）
|
≤10
|
||||||||
|
允許泄漏
|
ZZCP/ZZVP
|
10-4×閥額定容量（Ⅳ級）
|
|||||||
|
量（1/h)
|
ZZCN
|
5×10-3×閥額定容量（Ⅱ級）
|
|||||||
