一、ZMAQ/X氣動薄膜三通合(分)流調節閥產品概述
ZMAQ/X型氣動薄膜三通合流、分流調節閥一般用于精確的控制氣流以及液體使得保持一定的數值，適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。氣動薄膜三通合(分)流調節閥有著三通式分合的兩種特性，可以使用溫度最低時零下60度，最高溫度高達450度具有超高的耐熱性質。該閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。
二、ZMAQ/X氣動薄膜三通合(分)流調節閥主要零件材料
|
閥體、閥蓋 |
HT200、ZG230～450、ZG1Cr18Ni9Ti |
|
閥芯、閥座 |
1Cr18Ni9Ti |
|
波紋膜片 |
丁腈橡膠夾增強滌綸織物 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
彈簧 |
60Si2Mn |
|
膜蓋 |
A3 |
|
推桿、閥桿 |
2Cr13、1Cr18Ni9Ti |
|
襯套 |
2Cr13 |
|
墊片 |
橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片 |
三、ZMAQ/X氣動薄膜三通合(分)流調節閥結構圖
三、ZMAQ/X氣動薄膜三通合(分)流調節閥主要技術參數
|
公稱通徑DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||
|
額定流量系數KV |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
||||
|
分流 |
- |
- |
- |
- |
- |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|||||
|
額定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||||||
|
膜片有效面積Ae(cm2) |
280 |
400 |
600 |
1000 |
1600 |
||||||||||||
|
公稱壓力PN(Mpa) |
1.6、4.0、6.4 |
||||||||||||||||
|
固有流量 特性 |
直線、拋物線 |
||||||||||||||||
|
固有可調比R |
30：1 |
||||||||||||||||
|
工作溫度t(℃) |
普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250 散熱型：鑄鋼：-40～450、鑄不銹鋼：-60～450 |
||||||||||||||||
|
兩種介質溫度差t(℃) |
鑄鐵≤150、鑄鋼和鑄不銹鋼≤200 |
||||||||||||||||
|
信號范圍Pr(Kpa) |
20～100、40～200、80～240、段幅：20～60、60～100 |
||||||||||||||||
|
氣源壓力Ps(Mpa) |
0.14～0.4 |
||||||||||||||||
|
允許 泄漏量1/h |
10-4×閥額定容量 |
||||||||||||||||
|
允許壓差△P(Mpa) |
0.86 |
0.75 |
0.48 |
0.31 |
0.27 |
0.18 |
0.11 |
0.12 |
0.09 |
0.05 |
0.04 |
0.02 |
|||||

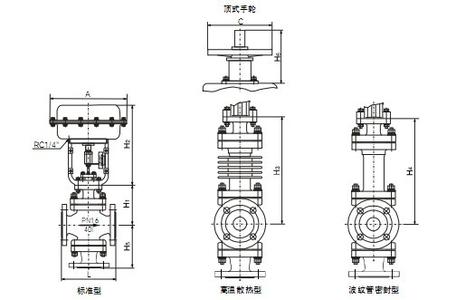

四、ZMAQ/X氣動薄膜三通合(分)流調節閥主要外形尺寸及連接尺寸
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
|
法蘭距離(L) |
PN16 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
||
|
PN40 |
190 |
200 |
220 |
255 |
285 |
310 |
360 |
430 |
465 |
560 |
690 |
795 |
|||
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
752 |
819 |
|||
|
中溫型閥蓋H1 |
622 |
637 |
660 |
695 |
829 |
854 |
856 |
1089 |
1114 |
1170 |
1530 |
1600 |
|||
|
中溫型閥蓋H1 |
725 |
750 |
763 |
795 |
983 |
1008 |
1010 |
1270 |
1295 |
1351 |
1728 |
1798 |
|||
|
H2 |
PN16 |
140 |
150 |
160 |
180 |
200 |
222 |
220 |
270 |
280 |
306 |
474 |
584 |
||
|
PN40 |
140 |
150 |
160 |
180 |
200 |
222 |
220 |
270 |
280 |
306 |
474 |
584 |
|||
|
PN64 |
分流 |
160 |
170 |
180 |
200 |
220 |
242 |
260 |
300 |
322 |
376 |
474 |
584 |
||
|
合流 |
160 |
170 |
180 |
200 |
220 |
242 |
260 |
325 |
322 |
376 |
495 |
604 |
|||
|
A |
282 |
360 |
470 |
620 |
|||||||||||
|
法蘭標準 |
GB：1.6、2.5、4.0、6.4MPa ANSL：150、300、600LbJLS：10K、20K、30K |
||||||||||||||
