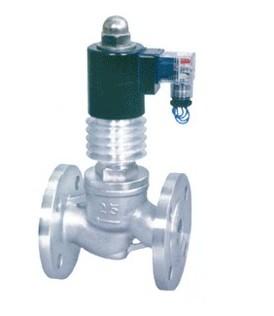

| ZCG不銹鋼氣動電磁閥 | 型號：ZCG | 材質：不銹鋼 |
| 類型(通道位置)：先導式 | 連接形式：法蘭 | 公稱通徑：8~300（mm） |
| 適用介質：各種高腐蝕化學介質 | 流動方向：單向 | 零部件及配件：閥體 |
| 用途：截止 | 形態：活塞式 | 壓力環境：低壓 |
| 工作溫度：高溫 | 標準：國標 |
ZCG不銹鋼氣動電磁閥的應用范圍：
它廣泛應用在冶金、石油化工、制藥、食品、醫療、紡織等各個領域。適用于小口徑、低壓力的管道系統中。
ZCG不銹鋼氣動電磁閥的產品特點：
體型小，外觀精美；線圈通電直接啟動閥芯，閥關閉靠彈簧復位；零壓啟動；泄漏量零；專制線圈，不易燒毀；閥體安裝方向
無限制。
ZCG不銹鋼氣動電磁閥的主要技術參數：
| 產品規格： | DN8～DN300 |
| 閥體材質： | 鑄鐵體、鑄鋼體、不銹鋼（鑄鐵體和鑄鋼體不用能在腐蝕流體上） |
| 適用介質： | 水、氣、油、蒸汽、燃氣、腐蝕流體等 |
| 溫度范圍： | -20～+200℃ |
| 介質粘度： | 小于50C St(大于時需定制） |
| 防護性能： | 防水、防爆（Exd IICT5)、防腐 |
| 接線方式： | 接線座式；引線式；插頭式 |
| 控制方式： | 常閉 |
| 電源電壓： | DC24～127V; AC36～380V |
| 連接方式： | 內螺紋、法蘭（外螺紋和特殊接口可定做或加轉接頭） |
ZCG不銹鋼氣動電磁閥的工作原理：
常閉：當線圈通電時，電磁力先打開先導孔，主閥活塞上腔壓力下降，從而利用壓差和電磁力吸動先導閥芯連動主活塞，閥口打開；斷電時，靠彈簧復位關閉先導孔，主活塞上腔增壓，推動主活塞向下移動，閥關閉。常開式與常閉式相反。
規格尺寸：
| 公稱通徑 |
L (mm) |
D (mm) |
D1 (mm) |
D2 (mm) |
D3 (MM) |
H (mm) |
法蘭盤 （標準） |
L (mm) |
D (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
H (mm) |
法蘭盤 （標準） |
|
| DN15 | 100 | Φ65 | 4-Φ14 | Φ46 | Φ89 | 125 | 4.0Mpa | ||||||||
| DN20 | 110 | Φ75 | 4-Φ14 | Φ56 | Φ99 | 130 | 130 | Φ85 | 4-Φ14 | Φ65 | Φ110 | 90 | 4.0Mpa | ||
| DN25 | 125 | Φ85 | 4-Φ14 | Φ65 | Φ110 | 135 | 130 | Φ85 | 4-Φ14 | Φ65 | Φ110 | 90 | |||
| DN32 | 140 | Φ100 | 4-Φ18 | Φ76 | Φ137 | 145 | 150 | Φ100 | 4-Φ17 | Φ76 | Φ135 | 110 | |||
| DN40 | 150 | Φ110 | 4-Φ16 | Φ85 | Φ144 | 150 | 157 | Φ110 | 4-Φ17 | Φ85 | Φ145 | 125 | |||
| DN50 | 155 | Φ125 | 4-Φ16 | Φ100 | Φ152 | 160 | 175 | Φ125 | 4-Φ17 | Φ100 | Φ155 | 135 | |||
| DN65 | 200 | Φ145 | 4-Φ18 | Φ118 | Φ179 | 185 | 1.6Mpa | 235 | Φ145 | 4-Φ17 | Φ120 | Φ180 | 160 | 1.6Mpa | |
| DN80 | 240 | Φ160 | 8-Φ18 | Φ132 | Φ194 | 210 | 270 | Φ160 | 8-Φ17 | Φ135 | Φ195 | 170 | |||
| DN100 | 280 | Φ180 | 8-Φ18 | Φ156 | Φ223 | 230 | 300 | Φ180 | 8-Φ17 | Φ155 | Φ215 | 180 | |||
| DN125 | 325 | Φ210 | 8-Φ18 | Φ184 | Φ248 | 240 | 380 | Φ210 | 8-Φ18 | Φ185 | Φ245 | 210 | |||
| DN150 | 460 | Φ240 | 8-Φ22 | Φ211 | Φ280 | 310 | 440 | Φ240 | 8-Φ22 | Φ210 | Φ280 | 330 | |||
| DN200 | 490 | Φ295 | 12-Φ22 | Φ266 | Φ340 | 340 | 580 | Φ295 | 8-Φ22 | Φ265 | Φ335 | 270 | |||
| 閥體材質 | 不繡鋼 | 鑄鐵 | |||||||||||||
| 適用壓力 | 0～0.6MPa 0～1.0Mpa | ||||||||||||||
| 特殊功能 | （其它要求可定制） | ||||||||||||||
