PZ73H手動暗桿刀閘閥產品介紹

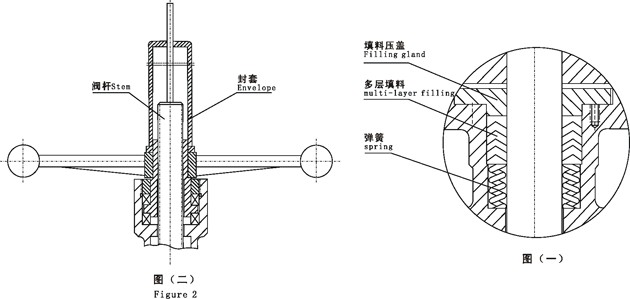

此種刀閘閥的上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封改成了面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構（見圖一），使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。
此種閘閥在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。 特別適合在粉塵及干燥的惡劣環境中長期正常工作（見圖二）。 注：可根據使用單位的環境和要求來設計與生產，適合用戶的安裝和使用。
刀閘閥性能規范
|
公稱壓力（MPa |
殼體試驗（MPa |
密封試驗（MPa |
工作溫度 |
適用介質 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
紙漿、污水、煤漿、灰、渣水混和物 |
主要零部件材質
|
體、蓋 |
閘閥 |
閥桿 |
密封面 |
|
不銹鋼、碳鋼、灰鑄鐵 |
碳鋼、不銹鋼 |
不銹鋼 |
橡膠、四氟、不銹鋼、硬質合金 |
PZ73H手動暗桿刀閘閥鏈接尺寸
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
|
4-M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
|
4-M16 |
180 |
|
|
80 |
46 |
195 |
160 |
135 |
|
4-M16 |
220 |
|
|
100 |
52 |
215 |
180 |
155 |
|
8-M16 |
220 |
|
|
125 |
56 |
245 |
210 |
185 |
|
8-M16 |
230 |
|
|
150 |
56 |
280 |
240 |
210 |
|
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
|
8-M20 |
360 |
|
|
250 |
68 |
390 |
350 |
320 |
|
12-M20 |
360 |
|
|
300 |
78 |
440 |
400 |
368 |
|
12-M20 |
400 |
|
|
350 |
78 |
500 |
460 |
428 |
|
16-M20 |
400 |
|
|
400 |
102 |
565 |
515 |
482 |
|
16-M22 |
400 |
|
|
450 |
114 |
615 |
565 |
532 |
|
20-M22 |
530 |
|
|
500 |
127 |
670 |
620 |
585 |
|
20-M22 |
530 |
|
|
600 |
154 |
780 |
725 |
685 |
|
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
|
24-M27 |
600 |
|
|
800 |
190 |
1010 |
950 |
898 |
|
24-M30 |
680 |
|
|
900 |
203 |
1110 |
1050 |
1005 |
|
28-M30 |
680 |
|
|
1000 |
216 |
1220 |
1160 |
1115 |
|
28-M30 |
700 |
|
|
1200 |
254 |
1450 |
1380 |
1325 |
|
32-M36 |
800 |
