一.夾套保溫鈦球閥概述

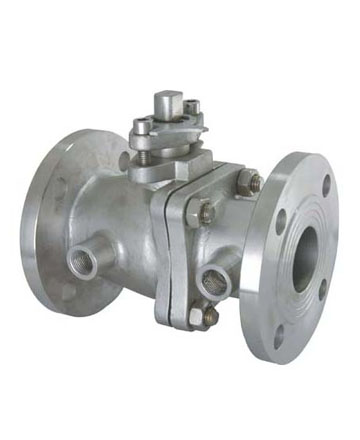

夾套保溫鈦球閥的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。由于增加了夾套，此種鈦球閥的連接法蘭尺寸要比同一規格普通鈦球閥的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，端面連接方式有法蘭及對夾兩種，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。夾套保溫鈦球閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。
二.夾套保溫鈦球閥具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前鈦球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
|
保溫鈦球閥主要尺寸表 |
| 公稱通徑Dn | L | 日標、美標-JJS 10K(ANSI 150lb) | 日標、美標-JJS 20K(ANSI 300lb) | ||||||||||
| D | G | T | F | C | N-h | D | G | T | F | C | N-h | ||
| 20 | 117 | 117 | 127 | 73 | 1.6 | 98.5 | 4-16 | 156 | 73 | 20.7 | 1.6 | 114.5 | 4-16 |
| 25 | 127 | 127 | 152 | 92 | 1.6 | 120.5 | 4-19 | 165 | 92 | 22.3 | 1.6 | 127 | 8-19 |
| 40 | 165 | 165 | 178 | 105 | 1.6 | 139.5 | 4-19 | 190 | 105 | 25.4 | 1.6 | 149 | 8-22 |
| 50 | 178 | 178 | 190 | 127 | 1.6 | 152.5 | 4-19 | 210 | 127 | 28.6 | 1.6 | 168 | 8-22 |
| 8 | 229 | 229 | 279 | 216 | 1.6 | 241.5 | 8-22 | ||||||
| 100 | 254 | 254 | 343 | 270 | 1.6 | 298.5 | 12-25 | ||||||
| 150 | 292 | 292 | 406 | 324 | 1.6 | 362.5 | 12-25 | ||||||
| 200 | 330 | 330 | 533 | 413 | 1.6 | 476.0 | 12-29 | ||||||
| 保溫鈦球閥主要尺寸表 |
| 壓力 | 口徑 | L | D | D1 | D2 | B | Z-Φd | 3-G |
| 16 | 15 | 108 | 135 | 100 | 78 | 16 | 4-18 | 3-8 |
| 20 | 117 | 145 | 110 | 85 | 16 | 4-18 | 3-8 | |
| 25 | 127 | 160 | 125 | 100 | 16 | 4-18 | 3-8 | |
| 32 | 140 | 180 | 145 | 120 | 18 | 8-18 | 1/2 | |
| 40 | 165 | 180 | 145 | 120 | 18 | 8-18 | 1/2 | |
| 50 | 178 | 195 | 160 | 135 | 19 | 8-18 | 1/2 | |
| 65 | 203 | 245 | 210 | 185 | 21 | 8-18 | 1/2 | |
| 80 | 229 | 280 | 240 | 210 | 23 | 8-23 | 1/2 | |
| 100 | 254 | 335 | 295 | 265 | 24 | 12-23 | 1/2 | |
| 125 | 267 | 335 | 295 | 265 | 24 | 12-23 | 1/2 | |
| 150 | 292 | 405 | 355 | 320 | 28 | 12-25 | 1/2 | |
| 200 | 330 | 520 | 470 | 435 | 32 | 16-25 | 1/2 | |
| 25 | 15 | 108 | 135 | 100 | 78 | 18 | 4-18 | 3-8 |
| 20 | 117 | 145 | 110 | 85 | 18 | 4-18 | 3-8 | |
| 25 | 127 | 160 | 125 | 100 | 20 | 4-18 | 3-8 | |
| 32 | 140 | 180 | 145 | 120 | 20 | 8-18 | 1/2 | |
| 40 | 165 | 180 | 145 | 120 | 22 | 8-18 | 1/2 | |
| 50 | 178 | 195 | 160 | 135 | 22 | 8-18 | 1/2 | |
| 65 | 203 | 230 | 190 | 160 | 26 | 8-23 | 1/2 | |
| 80 | 229 | 300 | 250 | 218 | 28 | 8-25 | 1/2 | |
| 100 | 254 | 360 | 310 | 278 | 30 | 12-25 | 1/2 | |
| 125 | 267 | 425 | 370 | 332 | 30 | 12-30 | 1/2 | |
| 150 | 292 | 425 | 370 | 332 | 32 | 12-30 | 1/2 | |
| 200 | 330 | 550 | 490 | 448 | 40 | 16-34 | 1/2 |
三、技術規范：
設計標準：GB/T12236、API6D
結構長度：GB/T12221、ASME B16.10
連接法蘭：HG、GB、JB、API、ANSI、DIN、
試驗標準：JB/T9092、GB/T13927、API598
四、夾套保溫鈦球閥主體材料：
閥體、閥蓋：TA1、TA2、TA10、Gr2、Gr3
球體：TA1、TA2、TA10、Gr2、Gr3
閥桿：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
夾套：TA2、GR3
密封圈：PTFE、RPTFE、PPL、PEEK...
客戶訂購須知：
由于客戶訂購的是稀有貴金屬夾套保溫鈦球閥請告是否帶有附件，以便我們正確選型。如果使用單位選擇用旋啟式鎳材止回閥請按型號直接向工奧 銷售部門訂購，如果 客戶使用的產品有附加要求或者使用環境復雜時，您可以提供您的設計圖紙和相關參數，由本公司的技術工程師為您把關。
