ZZWPE電動溫控閥適用于較大口徑及導熱油控制，該閥最大的特點是只需要普通的220V電源，利用被調節介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，也可使用在防止對過熱或熱交換場合，ZZWPE電動溫控閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。該閥具有結構簡單、操作方便、選用范圍廣、響應時間快、密封性能可靠、并可在運行中隨意進行調節的特點。因而廣泛用于化工、石油、食品、輕紡以及賓館飯店的熱水供應。其中單座調節型適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；套筒調節型適用于壓差較大場合。
ZZWPE電動溫控閥主要零部件材料
|
序號 |
零件名稱 |
材料 |
|
|
1 |
閥體 |
ZG230-45 |
ZG1Cr18Ni9Ti |
|
2 |
閥座 |
ZG1Cr18Ni12Mo2Ti |
Cr18Ni12Mo2Ti |
|
3 |
閥芯 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
4 |
波紋管套 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
5 |
平衡波紋管 |
1Cr18Ni9Ti |
|
|
6 |
溫包 |
H62 |
1Cr18Ni9Ti |
|
7 |
毛細管 |
H62 |
1Cr18Ni9Ti |
|
8 |
安裝接頭 |
35 |
1Cr18Ni9Ti |

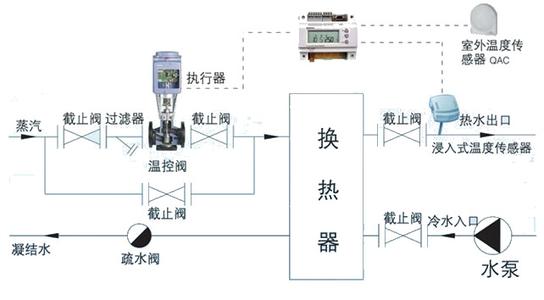

電動溫控閥 安裝圖
ZZWEP電動自力式溫度調節閥性能指標
|
序號 |
項目 |
單座閥 |
套筒閥 |
|
1 |
基本誤差（%） |
±2.5 |
|
|
2 |
回差（%） |
2.0 |
|
|
3 |
死區（%） |
3.0 |
|
|
4 |
額定行程偏差（%） |
+2.5 |
|
|
5 |
額定流量系數偏差（%） |
±10 |
|
|
6 |
固有流量特性 |
符合IEC534-1、GB/T4213-92中規定的斜率偏差 |
|
ZZWEP電控自力式溫度調節閥主要技術參數
|
公稱通徑DN(mm) （閥座直徑dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
(10) |
(12) |
(15) |
(20) |
||||||||||||
|
額定流量系數 |
直級 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
額定行程 |
16 |
25 |
40 |
60 |
|||||||||||
|
公稱壓力PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||
|
固有可調比 |
50 |
||||||||||||||
|
允許泄漏量 |
單座 |
硬密封：IV級 軟密封：VI級 |
|||||||||||||
|
套筒 |
硬密封：II級 軟密封：VI級 |
||||||||||||||
|
工作溫度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
||||||||||||||
|
信號范圍（mA.DC） |
0~10 4~20 |
||||||||||||||
|
作用方式 |
電關式 電開式 |
||||||||||||||
|
使用環境溫度（℃） |
電動調節閥：-20~70℃ |
||||||||||||||
|
使用環境濕度 |
電動調節閥：≤95% |
||||||||||||||
|
電源電壓 |
220V 50Hz |
||||||||||||||
表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
